Conector resistente a torção em forma de U

Formulário de contacto

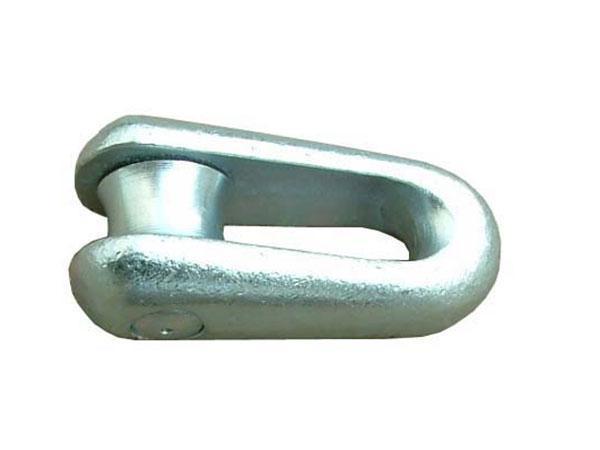

O conector resistente a torção em forma de U é fabricado a partir de aço galvanizado com uma elevada resistência. É especialmente desenvolvido para conetar cordas piloto ou cordas de tração, podendo ser também utilizado para passar diretamente sobre o extrator ou pelo extrator-tensor. As suas especiais características ajudam a minimizar a sobrecarga na corda durante o processo de passagem.

Parâmetros técnicoss

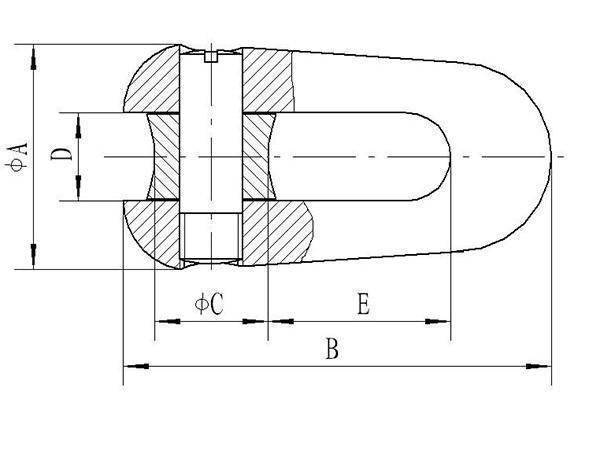

Código do produto Modelo Dimensões (mm) Carga nominal (kN) Peso (kg)
A B C d D E
17111 SLU-1 36 68 18 10 14 29 10 0.2
17112 SLU-3 37 76 20 12 17 31 30 0.22
17113 SLU-5 50 96 23 18 19 42 50 0.6
17114 SLU-8 56 110 28 20 22 50 80 0.8
17115 SLU-10 59 126 30 22 26 54 100 1.2
17116 SLU-13 61 134 32 24 27 56 130 1.3
17117 SLU-15 63 138 37 27 28 58 150 1.4
17118 SLU-25 80 178 44 32 35 72 250 3.0
17118A SLU-28 80 178 44 32 35 72 280 3.0
17119 SLU-32 85 186 42 30 38 80 320 3.9

Nota:“d” refere ao di-ãmetro do pino
